Guide de l'emboutissage profond versus matrice progressive pour les pièces d'emboutissage métallique

Vous choisissez l'emboutissage profond sans soudure pour des pièces d'emboutissage métallique nécessitant des rapports profondeur/diamètre élevés. Vous sélectionnez également l'emboutissage à matrice progressive pour la production à grande vitesse de composants plats aux caractéristiques complexes. Les bandes porteuses continues limitent la profondeur des pièces progressives. Par conséquent, vous devez évaluer soigneusement les dépenses d'investissement en outillage, les taux de rebut de matériaux et les volumes de production annuels totaux.

Principes fondamentaux des procédés pour les pièces d'emboutissage métallique

Emboutissage profond pour une profondeur sans soudure

L'emboutissage profond transforme des flans de tôle plats en composants cylindriques ou rectangulaires creux sans soudure. Vous introduisez des flans individuels dans la presse sans fixation à une nappe ou une bande continue. Un poinçon mécanique force le flan dans une cavité de matrice correspondante. Le métal s'écoule plastiquement sur le rayon d'emboutissage, tirant le matériau dans les parois verticales tout en conservant l'intégrité structurelle.

Le découplage du flan par rapport à une bande porteuse élimine la tension latérale pendant la course d'emboutissage. Vous pouvez obtenir des rapports profondeur/diamètre importants sans déchirer le matériau ni compromettre l'épaisseur des parois. Des opérations secondaires telles que le détourage, le formage de bourrelets ou le bordage peuvent être réalisées sur plusieurs postes dédiés. Ce procédé optimise le rendement matière et fournit des géométries haute résistance et étanches adaptées au confinement de fluides et aux réservoirs sous pression.

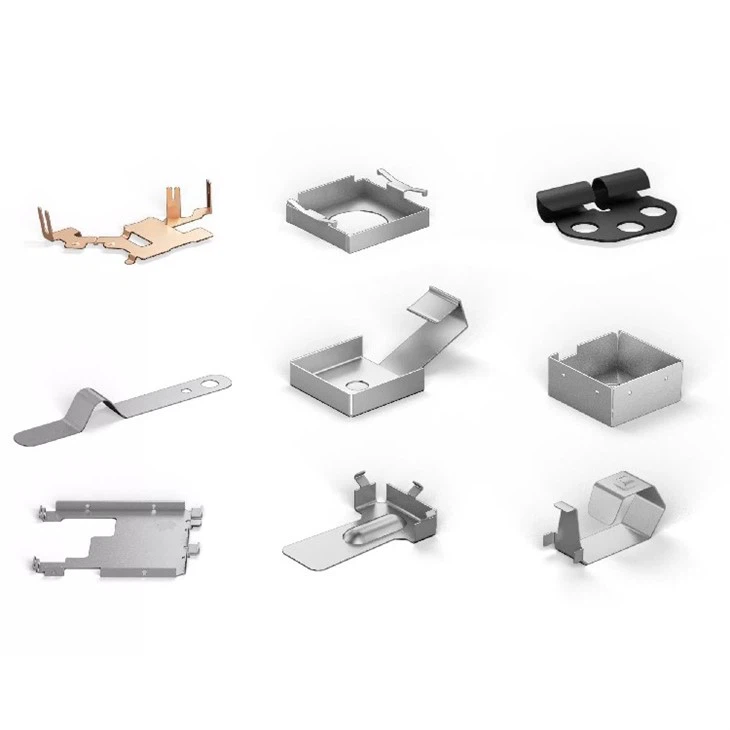

Matrice progressive pour des caractéristiques à grande vitesse

L'emboutissage à matrice progressive fait passer une bobine continue de tôle à travers une série de postes de matrice alignés. Une bande porteuse centrale maintient fermement la pièce en cours de formation tandis que des goupilles d'indexage positionnent le métal à chaque course de presse. Chaque poste effectue des opérations spécifiques comme le poinçonnage, le matriçage, le gaufrage ou le pliage. Le dernier poste sépare le composant entièrement formé directement de la bande porteuse.

Cette méthode séquentielle excelle dans la production rapide et en grand volume de petites pièces d'emboutissage métallique présentant des caractéristiques géométriques complexes. Cependant, la bande porteuse rigide limite la profondeur d'emboutissage maximale. Les systèmes à matrice de transfert constituent une alternative performante lorsque votre conception dépasse les limites de profondeur des matrices progressives ou nécessite un tonnage important. Les matrices de transfert déplacent les pièces individuelles entre des presses séparées à l'aide de bras mécaniques, comblant l'écart entre la vitesse des matrices progressives et les capacités d'emboutissage profond.

Facteurs techniques pour les pièces complexes

Rapports de profondeur et contraintes des bandes porteuses

Vous devez analyser le rapport profondeur/diamètre lors de l'évaluation des contraintes techniques pour les composants complexes. Les systèmes à matrice progressive déplacent des bobines métalliques continues à travers des postes successifs à l'aide d'une nappe intégrée de matériau. Cette bande porteuse maintient chaque caractéristique parfaitement alignée pendant tout le cycle d'emboutissage. Cependant, la bande porteuse impose des limitations mécaniques strictes sur la profondeur d'emboutissage maximale. Le formage vertical profond tire directement le métal des zones environnantes pendant la course de presse. Une profondeur d'emboutissage excessive étire la nappe de liaison, déforme la bande porteuse et détruit la précision du pas de progression. Par conséquent, les matrices progressives donnent les meilleurs résultats pour la production de caractéristiques peu profondes, de profils plats ou de contours structurels doux sur des tôles fines.

L'emboutissage profond élimine complètement les limitations liées aux bandes porteuses. Vous introduisez des flans individuels de tôle directement dans la cavité de la matrice sans ruban de support fixé. Le poinçon mécanique force progressivement le matériau depuis la périphérie du flan vers la matrice. Le métal s'écoule plastiquement sous une pression contrôlée du serre-flan sans tension latérale provenant d'une bande continue. Vous obtenez des rapports profondeur/diamètre nettement plus élevés en une seule course ou grâce à des étapes systématiques de réemboutissage. Vous devez choisir l'emboutissage profond lorsque votre géométrie exige des parois cylindriques profondes et sans soudure, des récipients fluidiques lisses ou des boîtiers rectangulaires hauts sans joints structurels ni lignes de faiblesse.

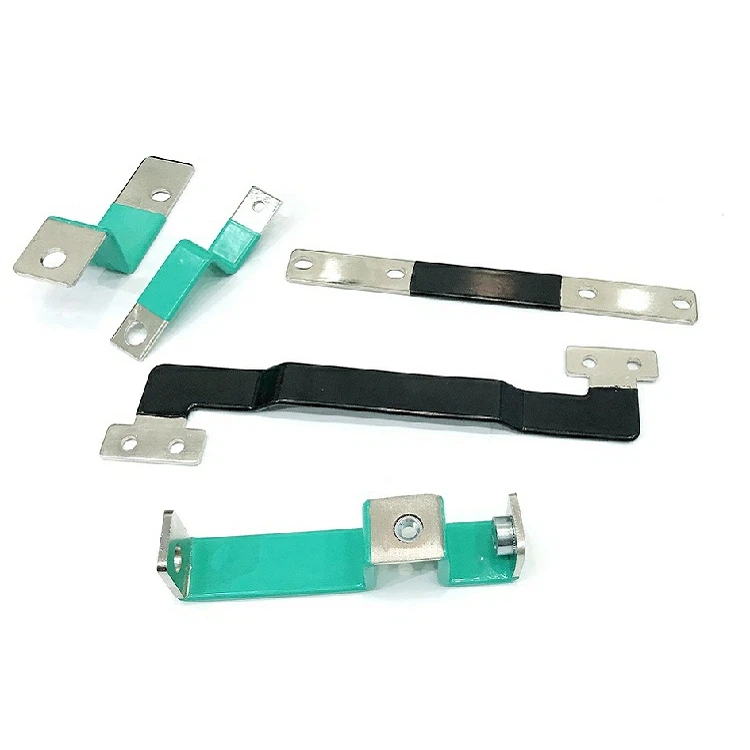

Tolérances et rendement matière

Les caractéristiques des pièces et les tolérances dimensionnelles influencent fortement votre choix entre les matrices progressives et les systèmes d'emboutissage profond. L'outillage à matrice progressive maintient des tolérances exceptionnelles entre caractéristiques lors d'opérations complexes sur plusieurs postes. Des goupilles pilotes trempées s'engagent dans des trous de positionnement pré-poinçonnés à chaque poste, verrouillant la bande métallique dans un alignement mécanique exact pendant les courses de presse. Vous pouvez facilement intégrer le poinçonnage à grande vitesse, la découpe d'encoches, le taraudage, le pliage latéral et le matriçage fin dans une seule configuration d'outil continue. Cette méthode d'outillage intégrée garantit un contrôle précis du pas et une précision supérieure de positionnement entre trous pour les connecteurs électroniques complexes, les supports automobiles et le matériel de précision.

L'emboutissage à matrice progressive offre une précision dimensionnelle supérieure pour les composants à multiples caractéristiques, tandis que les procédés d'emboutissage profond maximisent l'uniformité structurelle des parois verticales profondes.

Le calcul du rendement matière influence profondément vos coûts unitaires à long terme et votre budget global de fabrication. Les matrices progressives nécessitent des rubans porteuses continues et des chutes de squelette de bande pour transporter les composants en toute sécurité entre les postes de travail. Ce matériau de support supplémentaire augmente la consommation de bobines brutes et génère un volume de rebut plus élevé lors de chaque série de production. En revanche, les procédés d'emboutissage profond utilisent des flans circulaires ou rectangulaires optimisés. Vous découpez efficacement des flans individuels afin de minimiser les chutes de matériau avant le début des opérations de formage principales. Un rendement matière élevé réduit vos dépenses globales en matières premières, en particulier lorsque vous fabriquez des pièces d'emboutissage métallique en grand volume à partir d'alliages haut de gamme comme l'acier inoxydable, le cuivre, le laiton ou des alliages d'aluminium aérospatiaux spécialisés.

Investissement en outillage et volume de production

Dépenses d'investissement contre prix par pièce

Vous devez équilibrer les dépenses d'investissement initiales avec les coûts unitaires à long terme lors du choix d'un procédé de fabrication. Les matrices progressives nécessitent des investissements d'outillage initiaux nettement plus élevés. Les outilleurs doivent fabriquer plusieurs postes de précision en acier à outils trempé, en intégrant des goupilles pilotes, des blocs de poinçons complexes et des lève-bandes sophistiqués dans un seul ensemble de matrice robuste. Cette ingénierie mécanique personnalisée augmente considérablement les dépenses initiales d'outillage. L'outillage d'emboutissage profond nécessite généralement un investissement initial plus faible, car les matrices d'emboutissage autonomes de base présentent des configurations géométriques plus simples avec moins de composants mécaniques mobiles. Vous payez moins au départ pour des matrices d'emboutissage simple ou double effet.

Les calculs du prix par pièce révèlent le compromis économique entre ces deux méthodes d'emboutissage. Les matrices progressives réalisent des géométries de pièces complexes en une seule course continue de presse. Les cadences élevées et la main-d'œuvre manuelle minimale réduisent rapidement le coût variable par unité lors des longs cycles de fabrication. Les opérations d'emboutissage profond nécessitent souvent plusieurs étapes d'emboutissage individuelles, des cycles de recuit intermédiaires ou des opérations secondaires de détourage sur des postes dédiés. Ces étapes de production supplémentaires augmentent les temps de cycle machine, les coûts de transfert et les besoins totaux en main-d'œuvre. Par conséquent, l'emboutissage progressif offre un prix par pièce nettement inférieur lors de longues séries de production, amortissant rapidement le coût d'outillage initial plus élevé.

Seuils de volume et matrices multi-empreintes

Le volume de production annuel détermine votre stratégie optimale d’outillage. Les faibles volumes de production justifient rarement l’investissement en capital considérable d’un outillage progressif complexe. Vous obtenez une meilleure récupération des coûts en utilisant des matrices d’emboutissage profond moins coûteuses pour de plus petites quantités commandées, des révisions techniques ou le développement de prototypes. Les seuils de production élevés inversent complètement cette dynamique financière. Les volumes de commande massifs vous permettent d’absorber facilement les dépenses initiales élevées d’outillage sur des millions de composants finis. Vous réduisez le risque financier global en calculant le coût total de possession avant de vous engager dans des conceptions d’outils spécifiques.

L’emboutissage profond progressif offre de puissants avantages de production pour les pièces métalliques embouties en grande série. Les équipes d’ingénierie conçoivent des matrices progressives personnalisées à plusieurs cavités afin d’emboutir plusieurs composants simultanément à chaque simple course de presse. Ces matrices avancées combinent des caractéristiques de coupelles embouties en profondeur avec des poinçonnages latéraux complexes, des nervures structurelles en relief et des découpes de bord de précision au sein d’une seule bande continue. L’utilisation de plusieurs cavités par cycle double ou triple le débit total de la presse sans augmenter la fréquence des courses de presse. Le formage progressif en plusieurs étapes réduit considérablement les prix unitaires, maximise l’efficacité globale de la presse et permet des économies substantielles à long terme pour les opérations de fabrication à grande échelle.

FAQ

Quel rapport profondeur-diamètre nécessite un emboutissage profond ?

Vous devez sélectionner l’emboutissage profond lorsque la conception de votre pièce nécessite une profondeur d’emboutissage qui dépasse son diamètre total ou déforme la bande porteuse continue lors du formage progressif.

Les matrices progressives peuvent-elles créer des pièces creuses sans soudure ?

Les matrices progressives réalisent efficacement les opérations d’emboutissage peu profond. Cependant, vous ne pouvez pas obtenir de formes creuses profondes sans soudure sans déchirer la bande porteuse continue du matériau pendant les courses de production à grande vitesse.

En quoi les taux de rebut des matériaux diffèrent-ils entre ces méthodes ?

L’emboutissage profond utilise des formes de flans prédécoupées afin de minimiser les déchets. L’emboutissage par matrice progressive génère un volume de rebut plus élevé, car le procédé nécessite des bandes porteuses continues et des squelettes de bande entre les stations.
