Précision d'ingénierie : Le guide technique des terminaux d'emboutissage de métal

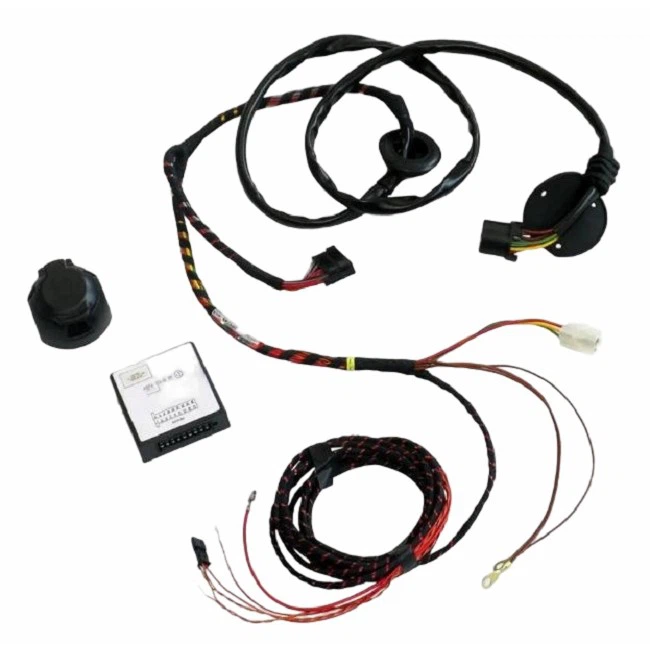

L'électrification, la miniaturisation et le déploiement dans des environnements difficiles transforment les équipements industriels et l'électronique automobile. Au cœur de chaque faisceau de câbles, assemblage de PCB et bloc de distribution d'énergie fiable se trouve un composant matériel essentiel : le terminal d'emboutissage métallique.

Un seul contact intermittent ou une fracture par fatigue peut interrompre les opérations, déclencher des rappels sous garantie ou compromettre la sécurité. Pour éviter ces défaillances, les architectes électriciens et les équipes d'approvisionnement privilégient l'endurance mécanique, la conductivité électrique et la répétabilité au micron près lors de l'approvisionnement en terminaux d'emboutissage métallique.

Matériaux de base pour les terminaux d'emboutissage métallique

Le choix de la bonne bande de métal brut est la première étape vitale de la fabrication des terminaux. L'alliage choisi doit équilibrer la formabilité lors de l'emboutissage à haute vitesse avec une élasticité de ressort à long terme pour maintenir une pression de contact constante.

• Alliages de laiton (par ex. C26000, C26800) : Options standard et rentables pour l'électronique grand public et les commutateurs basse tension. Le laiton offre une formabilité et une conductivité électrique équilibrées (environ 27 % à 28 % IACS), bien qu'il soit sujet à la relaxation des contraintes au-dessus de 80 °C à 100 °C.

• Bronze phosphoreux (par ex. C5191, C5210) : Le choix principal pour les ressorts à lames, les connecteurs multi-broches et les réceptacles de signal. Les ajouts d'étain assurent l'endurance à la fatigue, la rétention du ressort et une haute résistance au micro-fluage sous une déflexion mécanique continue.

• Alliages de cuivre haute performance (par ex. C70250, C19400) : Cruciaux pour l'électrification des véhicules et l'électronique de puissance. Ces alliages résistent à la relaxation des contraintes thermiques jusqu'à 150 °C tout en préservant une conductivité de 40 % à 60 % IACS, protégeant ainsi les systèmes de batterie contre l'emballement thermique.

Les équipes d'ingénierie collaborent avec des fabricants comme JX Precise pour faire correspondre les alliages en bande avec des charges électriques et thermiques spécifiques, garantissant une fiabilité de contact à long terme.

Solutions d'emboutissage et de placage à haute vitesse

Les terminaux électriques emboutis de précision sont formés à l'aide d'outillages à suivre à haute vitesse. La bande métallique passe à travers des redresseurs dans des presses qui percent, entaillent, plient et frappent des caractéristiques à des centaines de coups par minute, produisant des terminaux en bandes continues enroulées ou en lots séparés.

Pour éviter l'oxydation et maintenir une faible résistance de contact, les pièces embouties subissent un placage spécialisé :

• Placage à l'étain (Sn) : Rentable avec une faible résistance initiale, l'étain est courant dans les faisceaux de câbles automobiles et les commandes industrielles. Il nécessite une force de contact normale suffisante pour percer les films d'oxyde de surface.

• Placage à l'or (Au) : Appliqué sur une couche barrière de nickel, l'or résiste à l'oxydation et maintient une faible résistance de contact sous de faibles forces d'accouplement, ce qui le rend idéal pour les connexions de données sensibles et l'avionique.

• Placage à l'argent (Ag) : Offre une conductivité supérieure pour les applications à fort ampérage, y compris les connecteurs de recharge pour VE et les jeux de barres industriels.

• Placage sélectif : Dépose des métaux nobles comme l'or uniquement sur l'interface d'accouplement active tout en utilisant de l'étain sur les queues de sertissage ou de soudure, réduisant les coûts unitaires sans sacrifier les performances du signal.

Approvisionnement et assurance qualité

L'approvisionnement en matériel de précision implique bien plus que la comparaison des coûts unitaires. Les programmes réussis dépendent d'un contrôle qualité rigoureux, de la précision de l'outillage et de la vérification des matériaux :

• Contrôle de l'outillage : La conception interne de l'outillage, l'électroérosion à fil et l'entretien régulier des poinçons éliminent les micro-bavures et empêchent la dérive dimensionnelle sur les longues séries de production.

• Gestion du sens du grain : Les plis d'emboutissage perpendiculaires ou diagonaux au sens de laminage de la bande brute évitent les micro-fissures sur les oreilles de sertissage serrées des terminaux et les lames de contact.

• Traçabilité des lots : Les fournisseurs vérifiés fournissent les numéros de coulée des matières premières, les fiches de composition des alliages et les données de test d'épaisseur de placage (telles que les rapports XRF) pour chaque lot de production.

• Inspection automatisée : Les systèmes de vision optique en ligne et le contrôle du tonnage détectent les contacts pliés et les perçages incomplets avant que les pièces ne sortent de la presse.

La performance de tout système électronique dépend directement de l'intégrité de ses bornes de contact. L'évaluation des alliages de base, de la géométrie des contacts, des tolérances d'outillage et des finitions de placage garantit une connectivité constante dans des environnements exigeants. Que vous lanciez une nouvelle conception de connecteur ou que vous mettiez à niveau une interface de faisceau existante, explorez nos capacités de bornes estampées en métal et contactez directement notre équipe d'ingénierie sur www.jxprecise.com.

FAQ

Quel est l'avantage d'une borne estampée par rapport à une broche usinée ?

Les bornes estampées sont découpées à partir de feuilles de métal continues à l'aide de matrices progressives, ce qui les rend beaucoup plus rentables pour les séries de volumes moyens à élevés. L'estampage permet également des caractéristiques géométriques complexes — telles que des bras de ressort flexibles, des languettes de rétention et des fûts de sertissage ouverts — qui ne peuvent pas être produites efficacement sur des tours.

Qu'est-ce qui cause la corrosion par fretting et comment est-elle évitée ?

La corrosion par fretting se produit lorsque les cycles de dilatation thermique ou les vibrations ambiantes provoquent un micro-mouvement répétitif à l'interface de contact, usant la couche de placage. Pour les contacts étamés, cela expose le cuivre de base à l'air, formant un oxyde isolant. Elle peut être évitée en augmentant la force de contact normale, en choisissant un placage en or ou en concevant des faisceaux à double contact anti-vibrations.
