quel grade d’acier au silicium est le meilleur pour le stator et le rotor de moteur de véhicule électrique
Acier électrique à grains orientés vs non orientés : lequel pour les moteurs de VE ?
La plupart des acheteurs confondent l’acier électrique à grains orientés et non orientés pour la production de moteurs de VE. Voici la distinction claire :
Acier électrique à grains orientés (CRGO) : conçu uniquement pour les transformateurs à flux magnétique unidirectionnel. Non applicable aux stators et rotors de VE.
Acier électrique non orienté (NOES) : présente des propriétés magnétiques uniformes multidirectionnelles, parfaitement adaptées aux champs magnétiques rotatifs. Tous les noyaux de stator et de rotor de moteurs de VE standard utilisent de l’acier électrique non orienté.

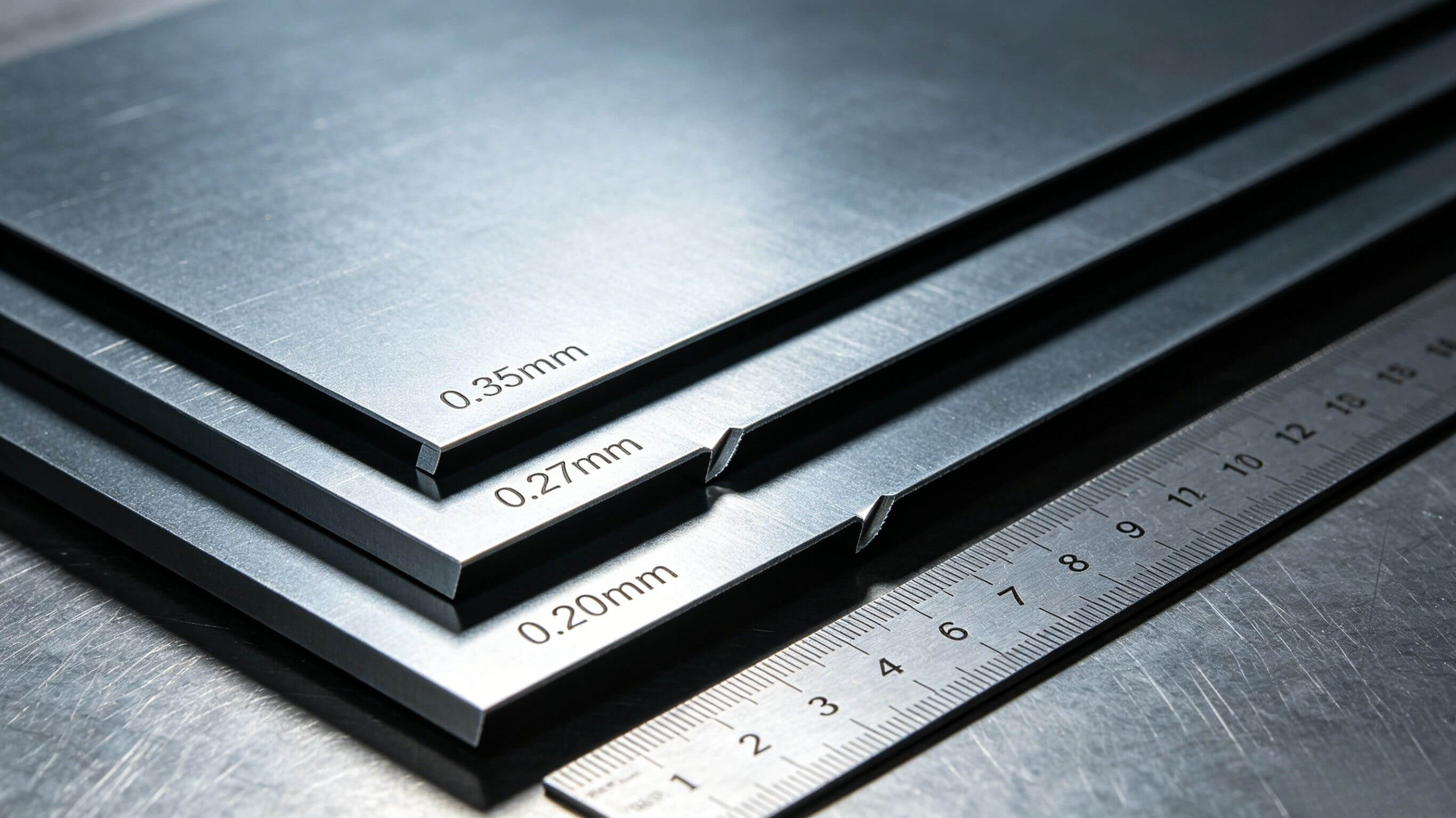

Meilleure épaisseur et nuances d’acier électrique pour stator et rotor de VE
La règle de sélection des noyaux pour l’acier électrique des moteurs de VE : une fréquence et une vitesse de moteur plus élevées nécessitent un acier électrique plus fin et de meilleure qualité à faibles pertes. Ci-dessous figurent les nuances les plus pratiques et les plus largement adoptées pour les moteurs de VE commerciaux.
1. Série 0,35 mm — nuance standard pour moteurs de VE de voitures particulières
Nuances recommandées : 35SW300, 35SW360, 35SW440
L’acier électrique non orienté de 0,35 mm est le choix principal pour les moteurs de traction de VE produits en série, offrant un bon équilibre entre faibles pertes dans le noyau, stabilité mécanique et rentabilité.
- Application : moteurs synchrones à aimants permanents (PMSM) standard pour voitures particulières électriques grand public.
- Avantages : performances magnétiques stables, faibles pertes à haute fréquence, facile à emboutir et à souder au laser.
- Caractéristique : adapté aux fréquences de fonctionnement du moteur inférieures à 400 Hz, rendement du moteur jusqu’à 95 %+.
2. Série 0,27 mm — nuance premium pour moteurs de VE à haute efficacité
Nuances recommandées : 27SW210, 27SW230, 27SW250
L’acier électrique ultra-fin de 0,27 mm est une option haut de gamme pour les plateformes de VE haute tension 800 V et les modèles à haute efficacité. Il réduit fortement les pertes par courants de Foucault à haute fréquence, diminue l’échauffement du moteur et améliore l’autonomie.
- Application : voitures particulières haut de gamme, modèles de VE à longue autonomie, moteurs de véhicules commerciaux à haute efficacité.
- Avantages : pertes fer extrêmement faibles, élévation de température plus faible, meilleure endurance du moteur.
- Valeur : augmente l’autonomie du véhicule en réduisant la consommation d’énergie du moteur.
3. Série 0,20 mm — nuance ultra premium pour moteurs de VE à grande vitesse
Nuances recommandées : 20SW180, 20SW200
L’acier électrique ultra-fin de 0,20 mm sert aux systèmes d’entraînement de VE haute performance et à grande vitesse. Il minimise les pertes dans le noyau sous une opération à très haute fréquence de 600 Hz à 800 Hz pour des performances stables à grande vitesse.
- Application : VE sportifs haute performance, moteurs d’entraînement à grande vitesse, moteurs de véhicules spéciaux.
- Avantages : pertes parmi les plus faibles du secteur, excellente stabilité à haute vitesse.
- Limitation : coût des matériaux plus élevé et exigences plus strictes du processus d’emboutissage.
Pourquoi éviter l’acier électrique de 0,5 mm pour les moteurs de VE ?
Les nuances courantes de 0,5 mm comme 50W470 et 50W600 conviennent aux appareils électroménagers et aux moteurs industriels mais ne sont pas adaptées aux moteurs d’entraînement principaux de VE.
À des fréquences de fonctionnement élevées des VE, l’acier de 0,5 mm entraîne de fortes pertes par courants de Foucault, une surchauffe et une baisse de rendement. Il ne peut être utilisé que pour des moteurs auxiliaires de faible puissance, pas pour les stators et rotors principaux.

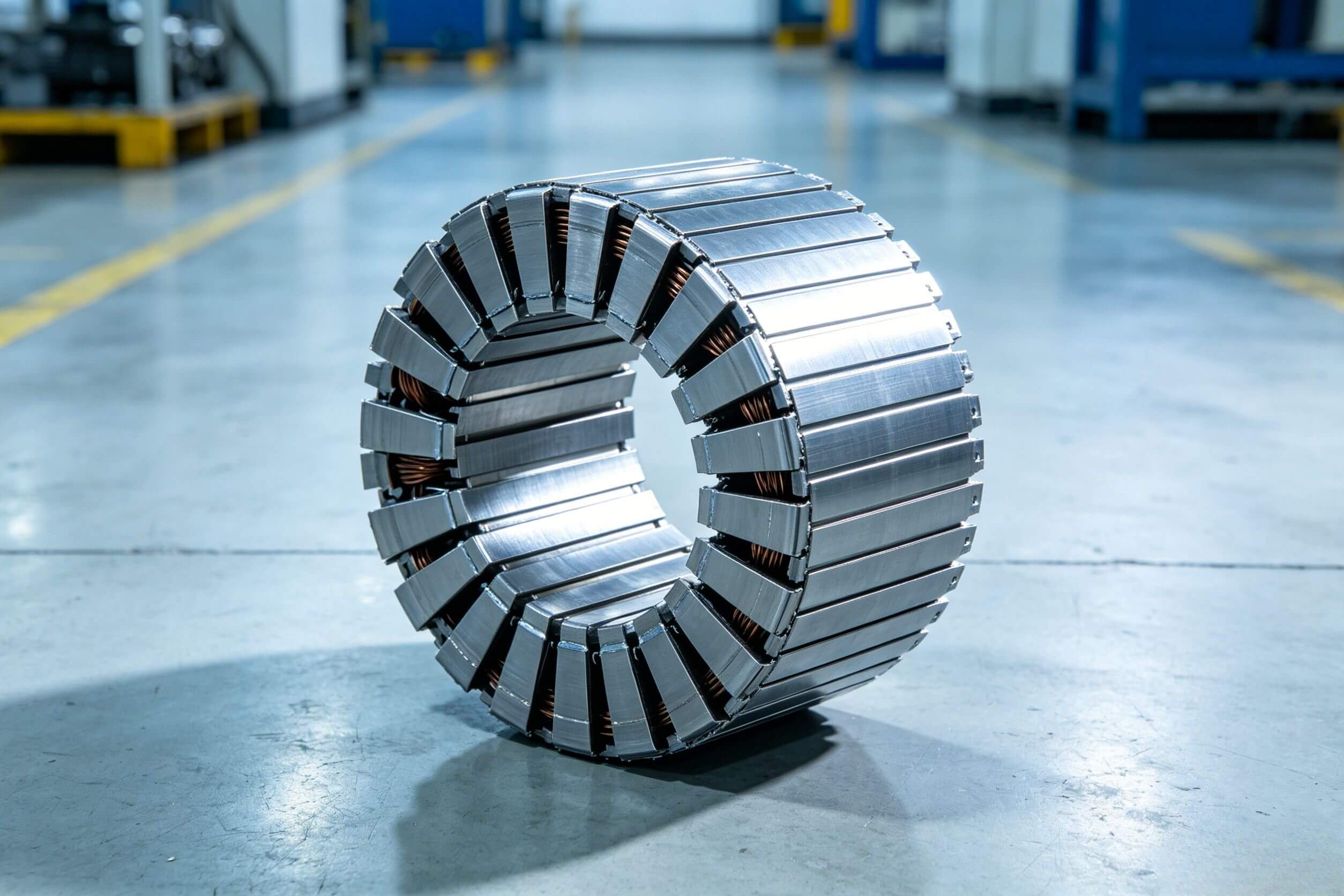

Processus de fabrication des noyaux de VE selon les différentes nuances
Une sélection appropriée des procédés de fabrication permet d’associer les différentes nuances d’acier électrique afin de garantir des performances optimales des noyaux de moteurs de VE :
- Nuance standard 0,35 mm : le soudage au laser en empilement est le procédé principal, assurant un facteur d’empilement élevé (0,97–0,98) pour la production de masse des noyaux de VE.
- Nuances haut de gamme 0,27 mm / 0,20 mm : utilisent une technologie de collage ou de soudage laser de précision, évitant la déformation du matériau et garantissant des performances à très faibles pertes.
- Conception d’inclinaison du rotor : toutes les laminations de rotor de VE haut de gamme prennent en charge un usinage d’inclinaison des fentes de 8° à 15° pour réduire les ondulations de couple et le bruit du moteur.
1. Quelle est la meilleure nuance d’acier électrique pour le stator et le rotor de VE ?
Pour les moteurs d’entraînement principaux de VE produits en série, 35SW300 / 35SW360 (0,35 mm) est la meilleure nuance en termes de rapport qualité-prix. Pour les VE à haute efficacité et longue autonomie, 27SW210 / 27SW230 (0,27 mm) est le choix optimal.
2. L’acier électrique orienté peut-il être utilisé pour les moteurs de VE ?
Non. L’acier électrique à grains orientés s’adapte uniquement aux flux magnétiques unidirectionnels des transformateurs. Il provoque une forte dégradation des performances et des pertes importantes lorsqu’il est utilisé dans des moteurs rotatifs de VE.
3. Comment la nuance d’acier électrique affecte-t-elle les performances des moteurs de VE ?
Les nuances d’acier électrique plus fines et de haute qualité réduisent les pertes dans le noyau de 20 % à 40 %, diminuent la génération de chaleur et augmentent le rendement du moteur de 2 % à 4 %, améliorant ainsi l’autonomie et la stabilité des VE.
Conclusion
En résumé, les meilleurs matériaux pour les stators et rotors de moteurs de VE sont des aciers électriques non orientés à faible perte et de faible épaisseur. Les nuances de 0,35 mm conviennent aux VE produits en masse, le 0,27 mm aux modèles à haute efficacité et longue autonomie, et le 0,20 mm aux moteurs de VE à haute vitesse. Un bon choix de nuance garantit une meilleure efficacité du moteur et une meilleure stabilité thermique.
